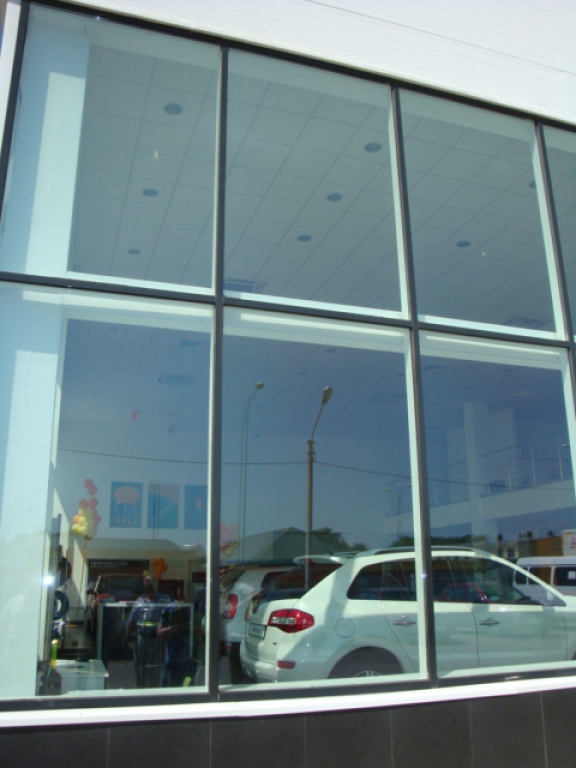

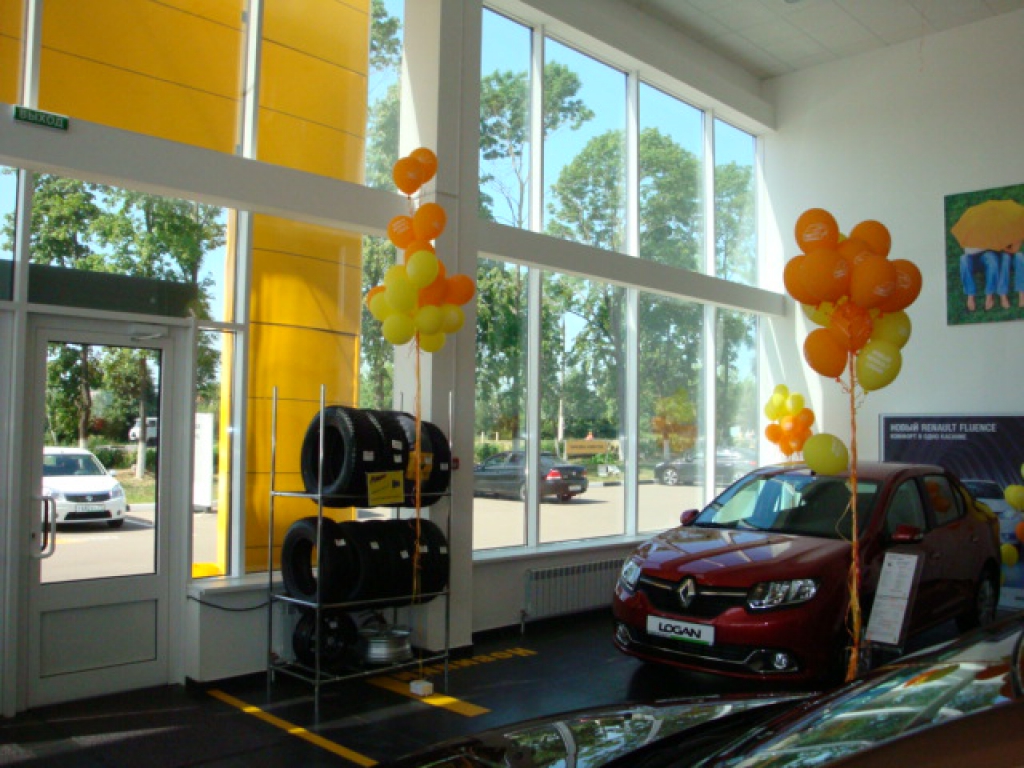

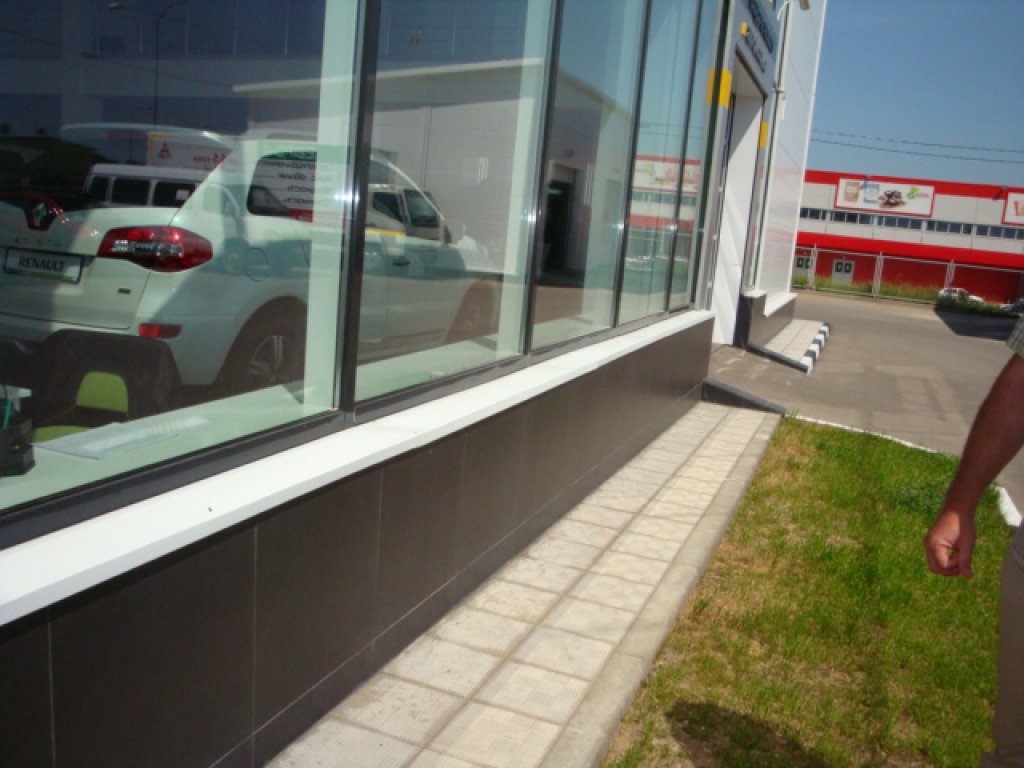

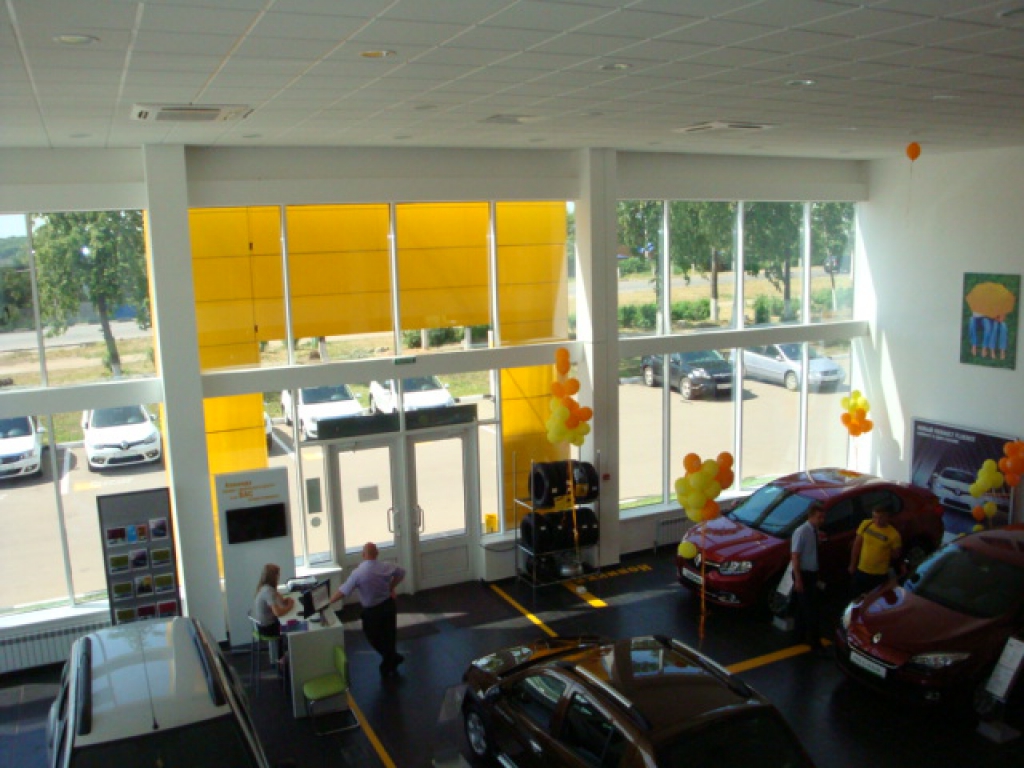

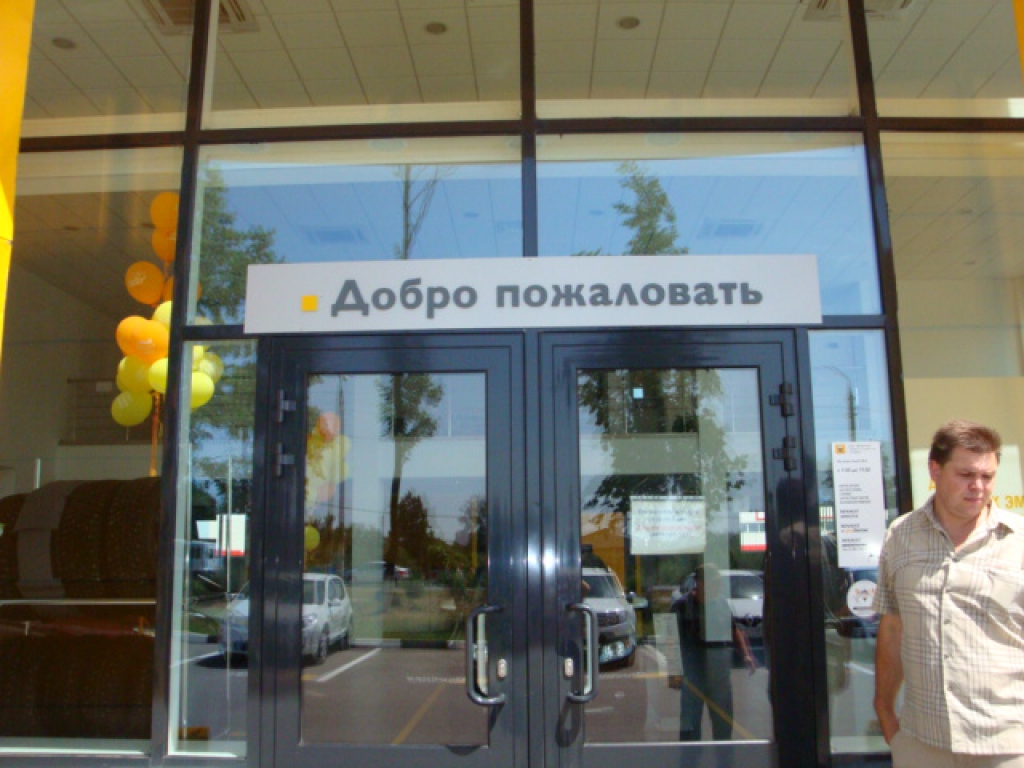

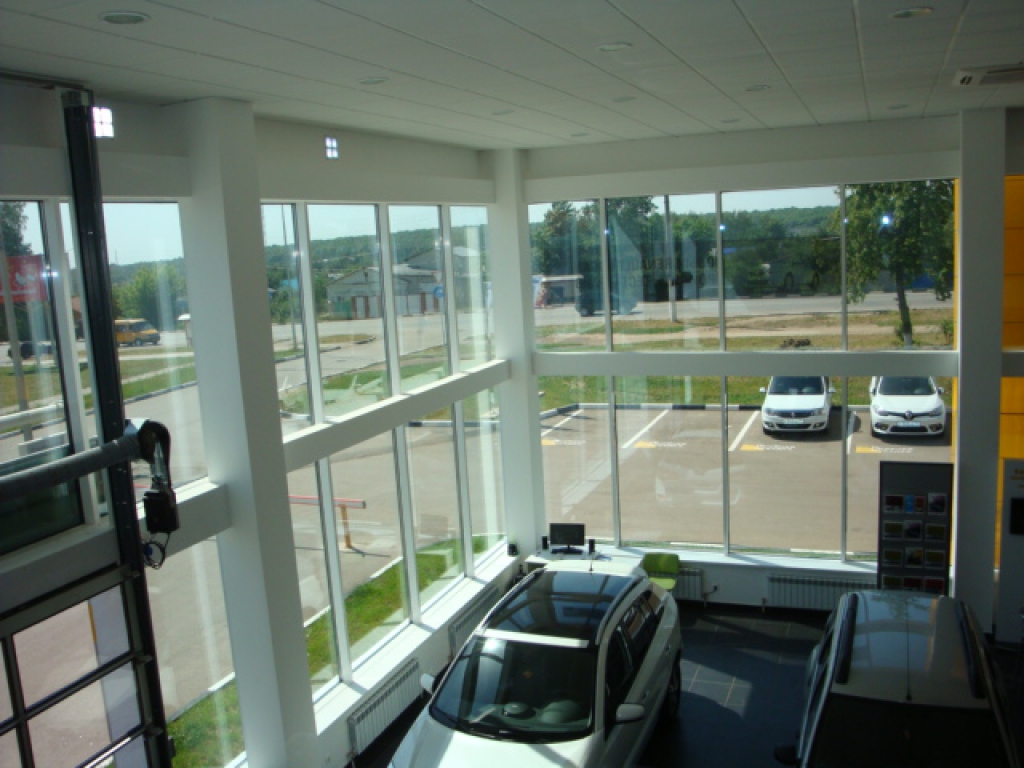

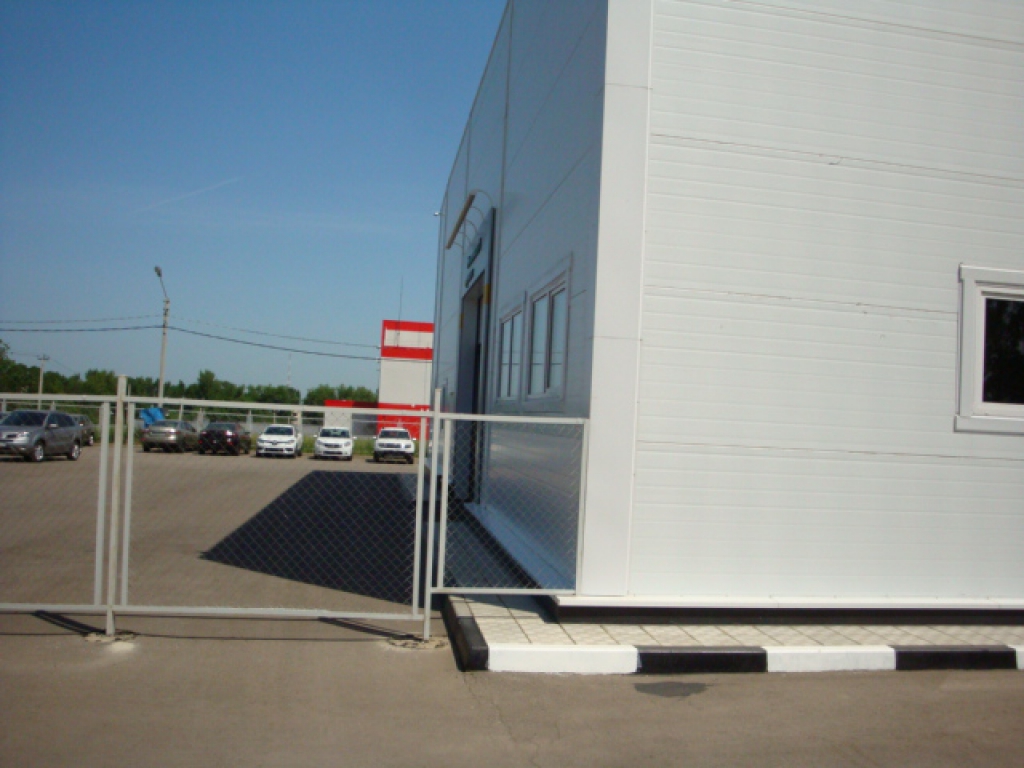

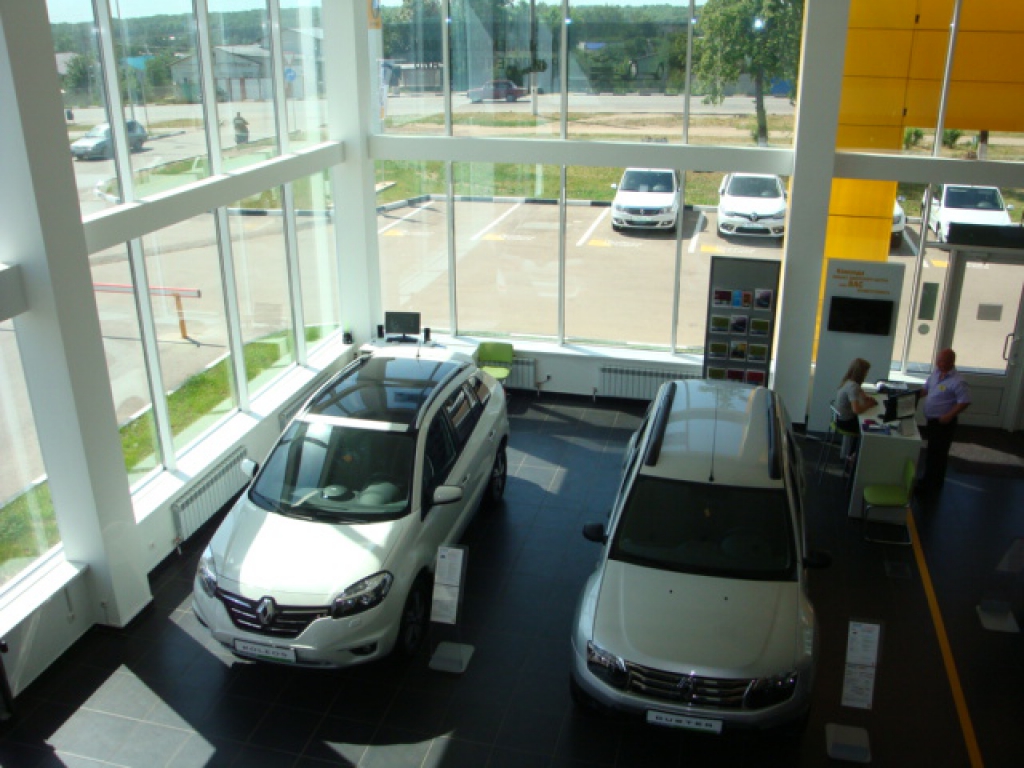

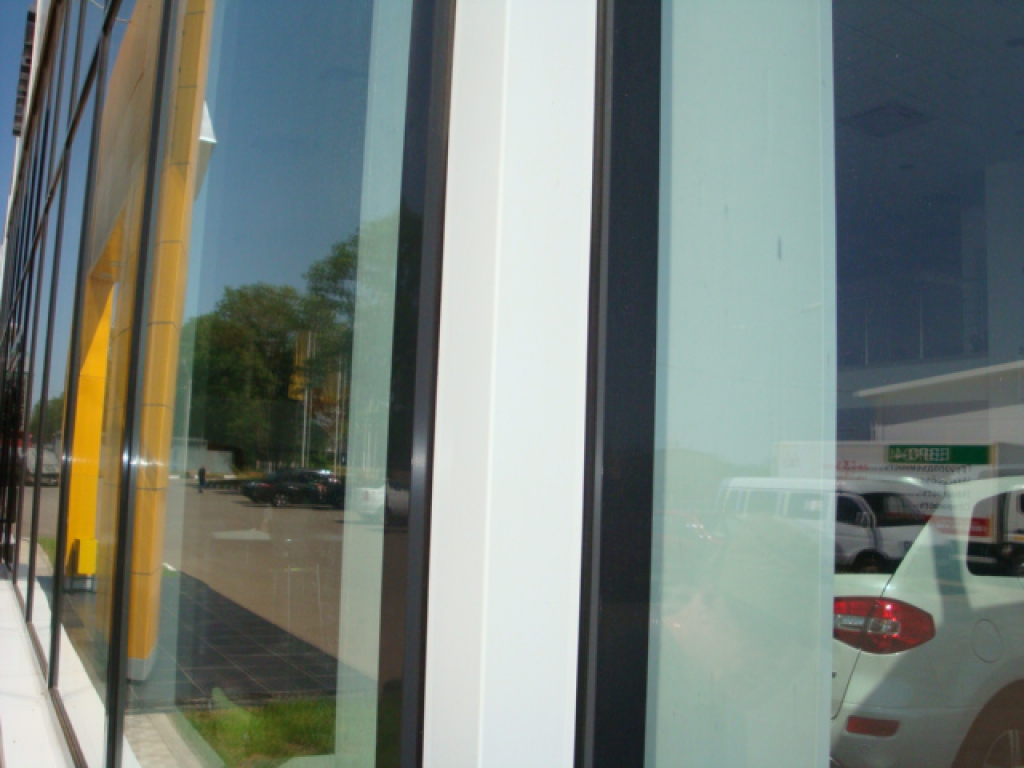

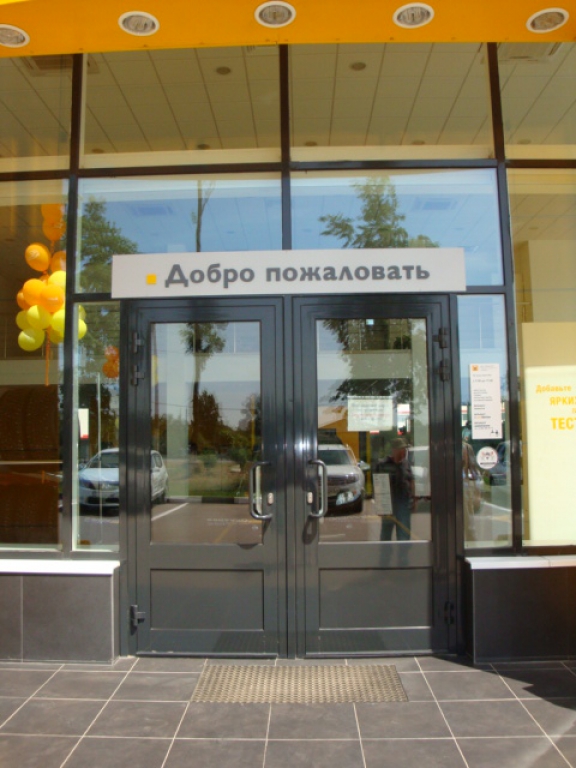

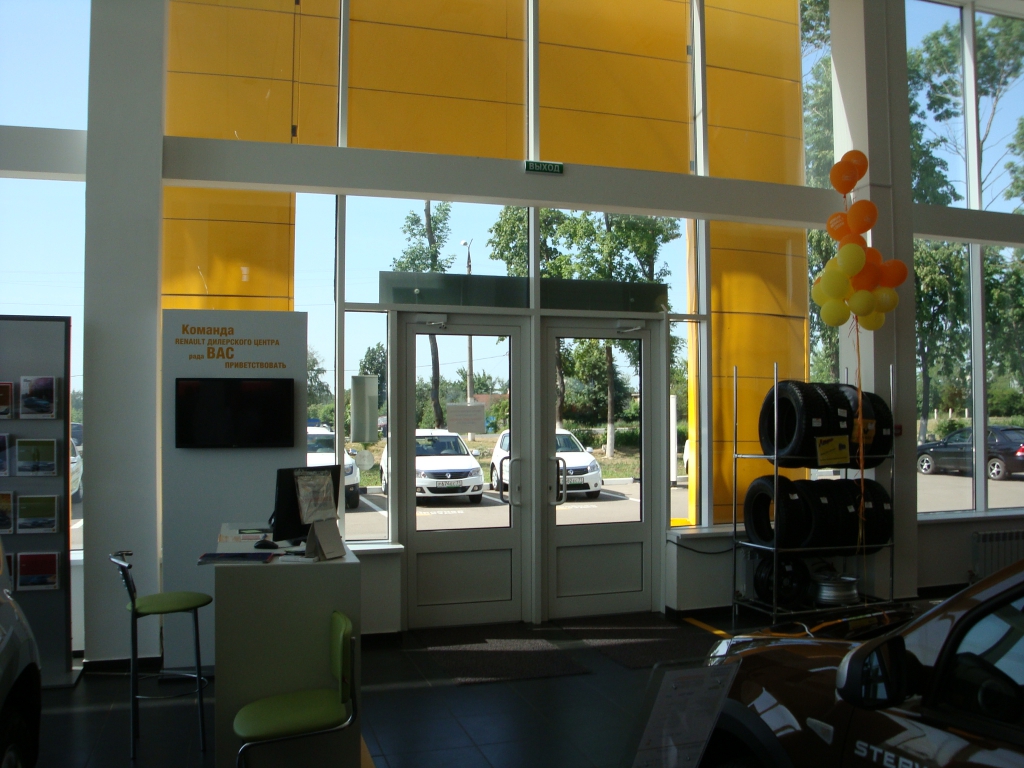

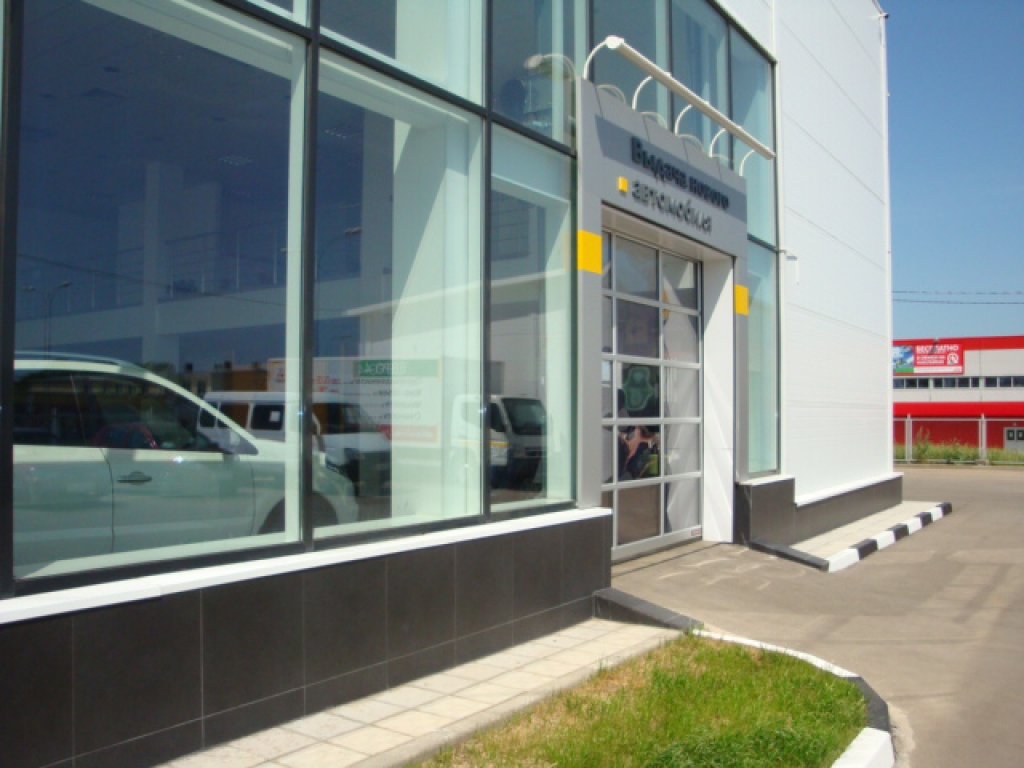

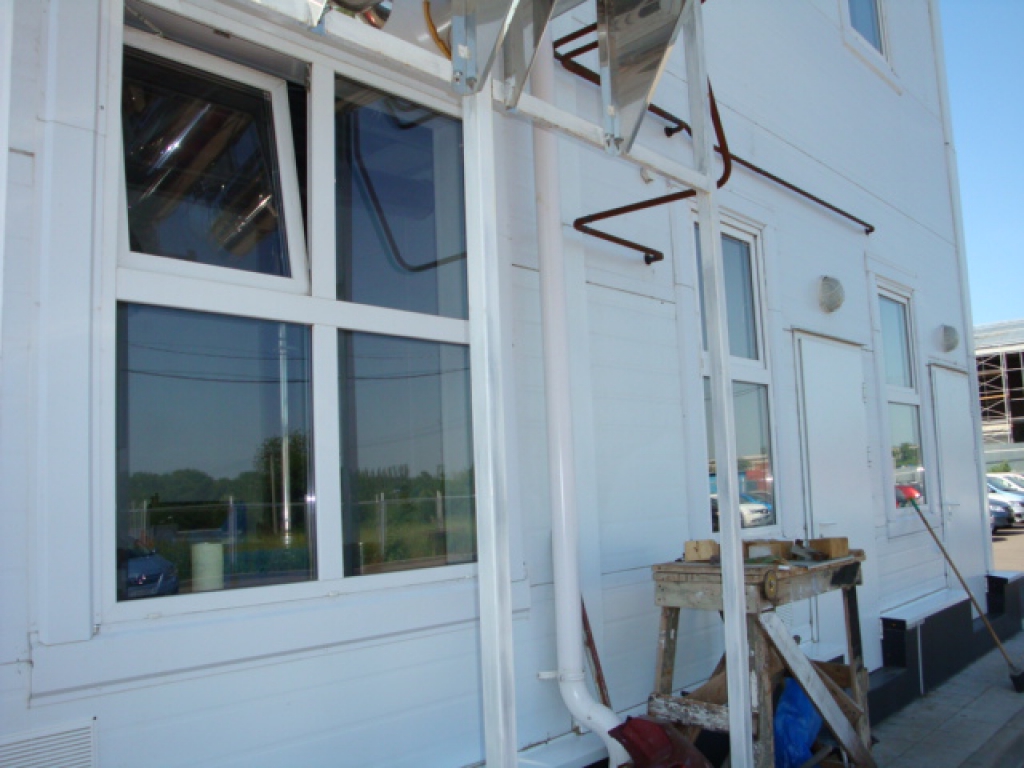

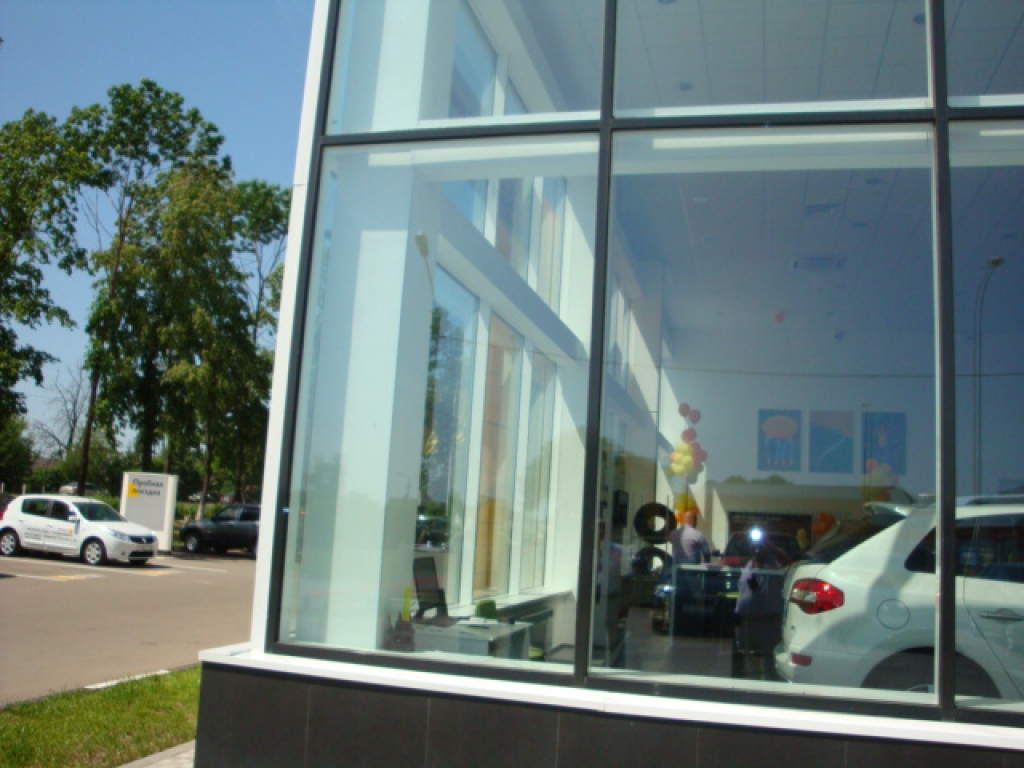

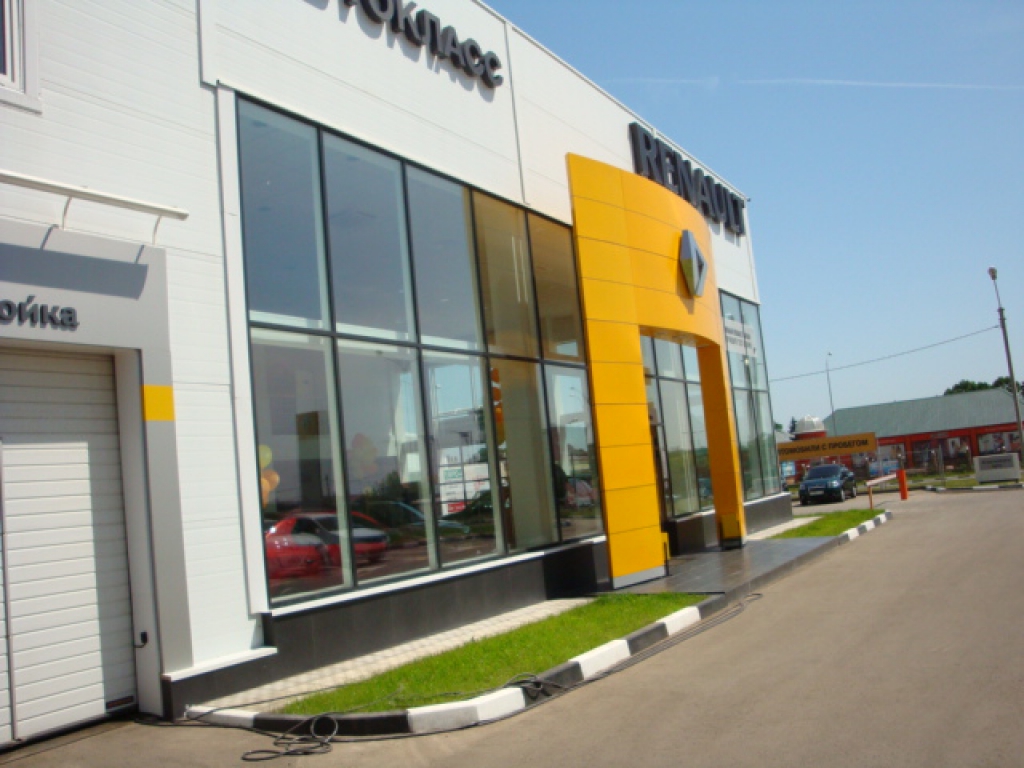

Остекление фасада автосалона Renault

Фасад

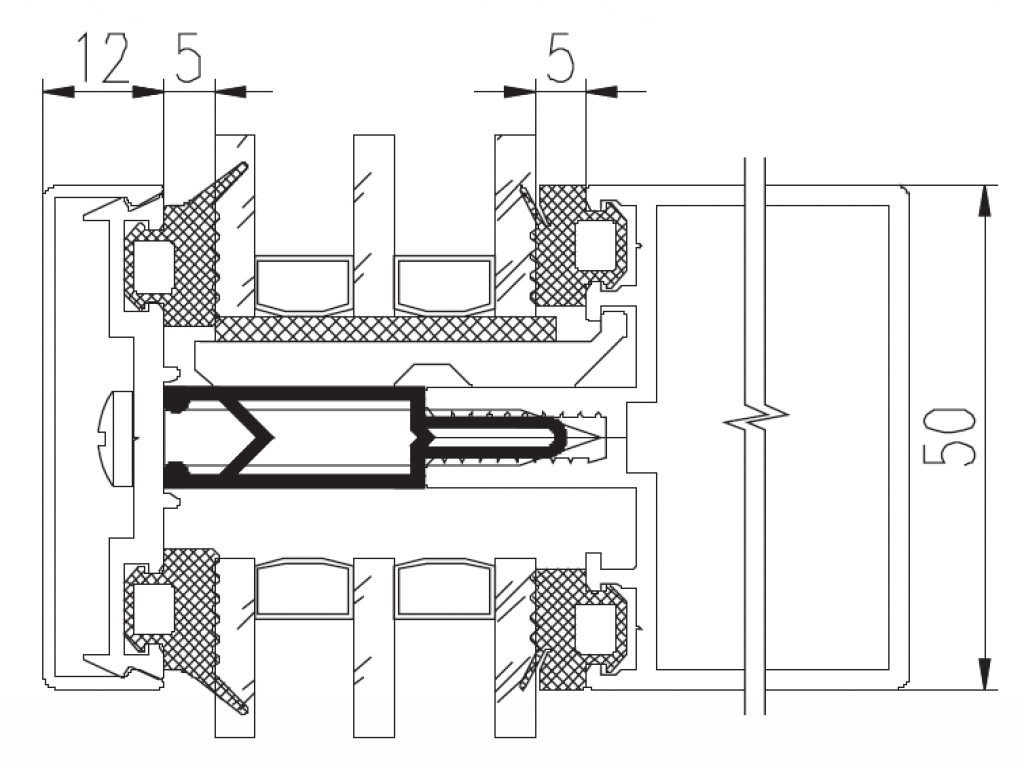

Профиль СИАЛ КП50

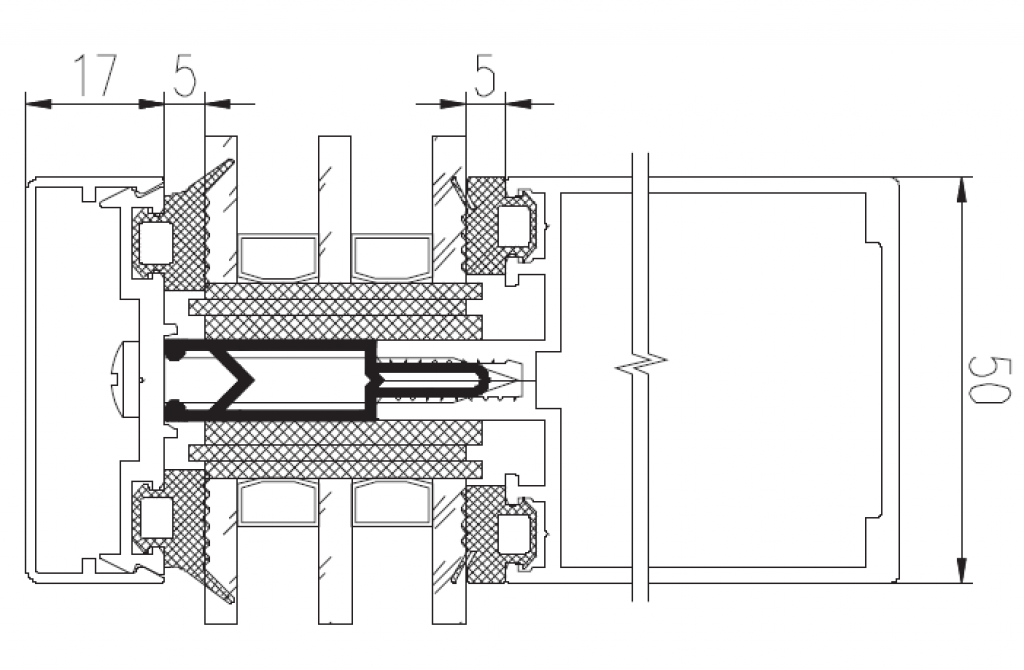

Стойка СИАЛ КП50

СИАЛ КП50

Рекомендуем ознакомиться:
Алюминиевые конструкции
Изготовление павильона
Нестандартные дизайны окон

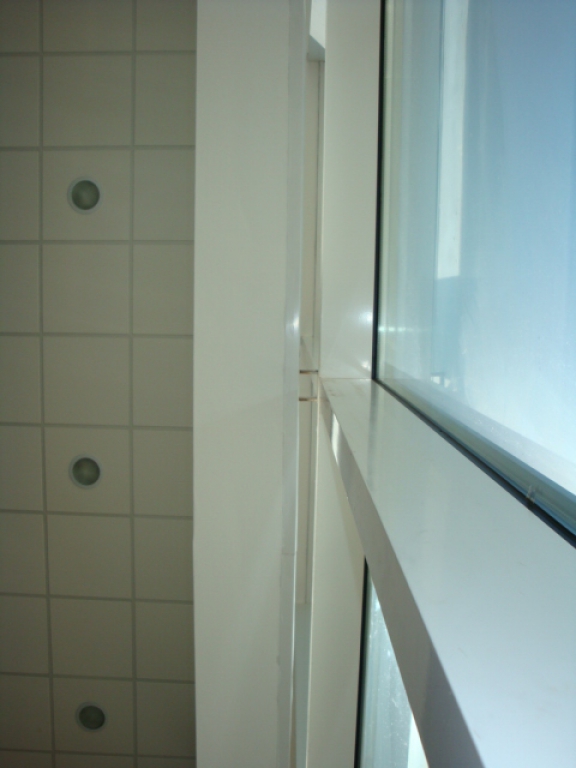

Фасадная система СИАЛ КП50 предназначена для изготовления вертикальных фасадов из алюминиевых профилей с терморазрывом шириной 18 и 26 мм из жесткого ПВХ (Т50-01 и Т50-02 соответственно). Набор профилей стоек по толщине колеблется от 48 до 172 мм и дает возможность оптимального подбора стоек в зависимости от ветровой нагрузки. При остеклении применяется заполнение толщиной 6,24,32,40 и 42 мм.

Краткое описание системы СИАЛ КП50


Система СИАЛ КП50 предназначена для изготовления лёгких стеновых ограждений подвесного и заполняющего типов. Основу системы СИАЛ КП50 составляют алюминиевые профили стоек и ригелей с видимой шириной 50 мм.

Критерии, по которым определяется метод построения фасада (поэлементный, стоечно – ригельный или смешанный), основываются на строительных и физических параметрах здания и должны быть определены на стадии проектирования. Система основана на взаимозамещаемости стоек и ригелей и позволяет осуществлять повороты витража на угол до 45 градусов в плане. Большой ассортимент стоек (с моментами инерции от 9,22 сантиметра в четвёртой степени до 1227 сантиметров в четвёртой степени) даёт возможность подобрать экономичный вариант исполнения конструкции. Стойки для поворота на 90 градусов могут иметь пилон для монтажа с помощью охватывающих кронштейнов. Фальшригель может служить для создания дополнительной опоры для большего стеклопакета, либо для примыкания фасада к плите перекрытия без видимой снаружи разбивки.

Введение в конструкцию фасада температурных швов по высоте стоек позволяет реализовать поэлементную сборку фасада и компенсировать температурные расширения. По длине витража для компенсации температурных расширений используется компенсационная стойка.

Все стоечные и ригельные профили имеют в зоне установки стеклопакета пазы, которые служат для вентиляции области фальца стеклопакета и отвода от неё влаги. Специальный уплотнитель КПУ-206 используется при необходимости отвода внутреннего конденсата.

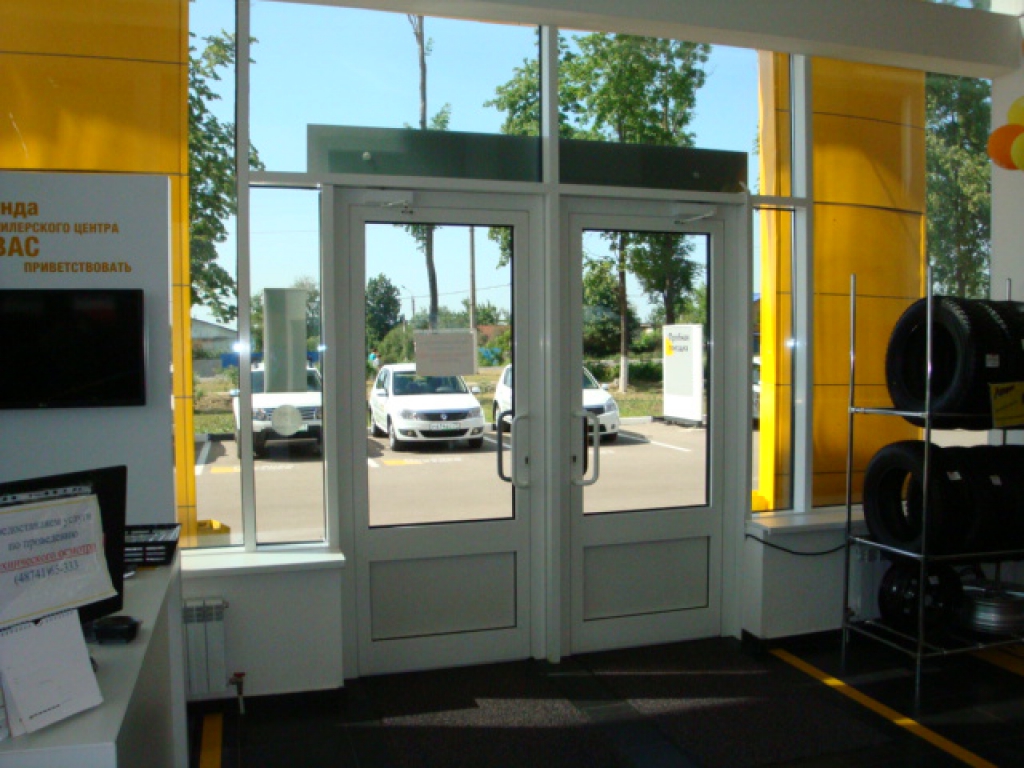

Остекление, а также установка оконных блоков и дверей производится снаружи с использованием резиновых уплотнителей и алюминиевых держателей, которые крепятся самонарезающими винтами. Снаружи держатели закрываются декоративными крышками. Номенклатура декоративных пилонных крышек разной формы (с выступом до 200 миллиметров) поможет придать архитектурную выразительность фасаду. Все метизы в ответственных креплениях должны быть из нержавеющей стали или углеродистой стали с цикламельным покрытием Delta MKS.

Указанные в каталоге размеры, масса и периметры профилей являются теоретическими и могут изменяться в зависимости от допусков на размеры профилей. Прочностной расчёт каждой конкретной конструкции фасада производиться при его проектировании. Массоинерционные характеристики профилей, необходимые для прочностных расчётов, приведены в данном каталоге в разделе «Геометрические характеристики».

Покрытие поверхности


Профили, из которых изготавливаются элементы фасада и встраиваемые в фасад окна и двери, могут быть окрашены порошковыми красителями в соответствии с ГОСТ 9.410-88.

Цвет покрытия – определяется заказчиком по шкале RAL.

Толщина покрытия зависит от марки красителя и лежит в диапазоне 60-120 микрометров.

Окрашенные профили выдерживаются в сушильной камере при температуре 180-200 градусов по Цельсию в течении 20 минут.

Установка стеклянного заполнения или сендвичей.


Заполнение устанавливается на внутренние резиновые уплотнители и фиксируется алюминиевыми держателями с установленными в них наружными уплотнителями.

В качестве базового заполнения в конструкциях системы СИАЛ КП50 может быть использовано стекло толщиной 6 миллиметров по ГОСТ 111-90, стеклопакеты однокамерные толщиной 24 миллиметра и двухкамерные стеклопакеты толщиной 32 и 42 миллиметра по ГОСТ 24866-99, либо панели толщиной 6, 24, 32 и 42 миллиметра. Толщины заполнений 4 – 12 миллиметров и 22 – 48 миллиметров выполняются с помощью специальных держателей, либо применяются специальные уплотнители. Стекло, стеклопакеты, либо панели при установке в конструкцию фасада опираются на подкладки. Материал подкладок – полиамид, полиэтилен, ПВХ или полиуретан. Полимерные подкладки, в свою очередь, устанавливаются на подкладки из алюминиевого профиля, установленные в ригеле. Длина подкладок не менее 100 миллиметров. Под стекло и панели допускается не ставить алюминиевые подкладки. Подкладки не должны препятствовать воздухообмену или водоотводу.

Выбор внутреннего уплотнителя и термовставок осуществляется в зависимости от толщины заполнения. Прижимной винт выбирается исходя из толщины заполнения и сечения алюминиевого профиля.

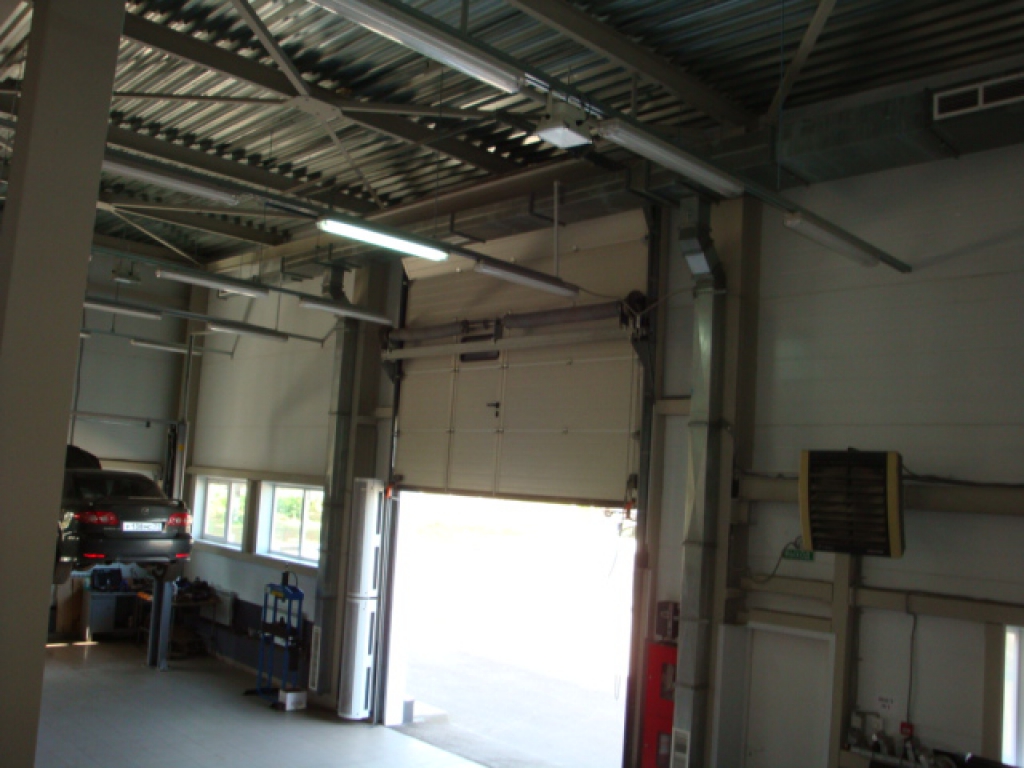

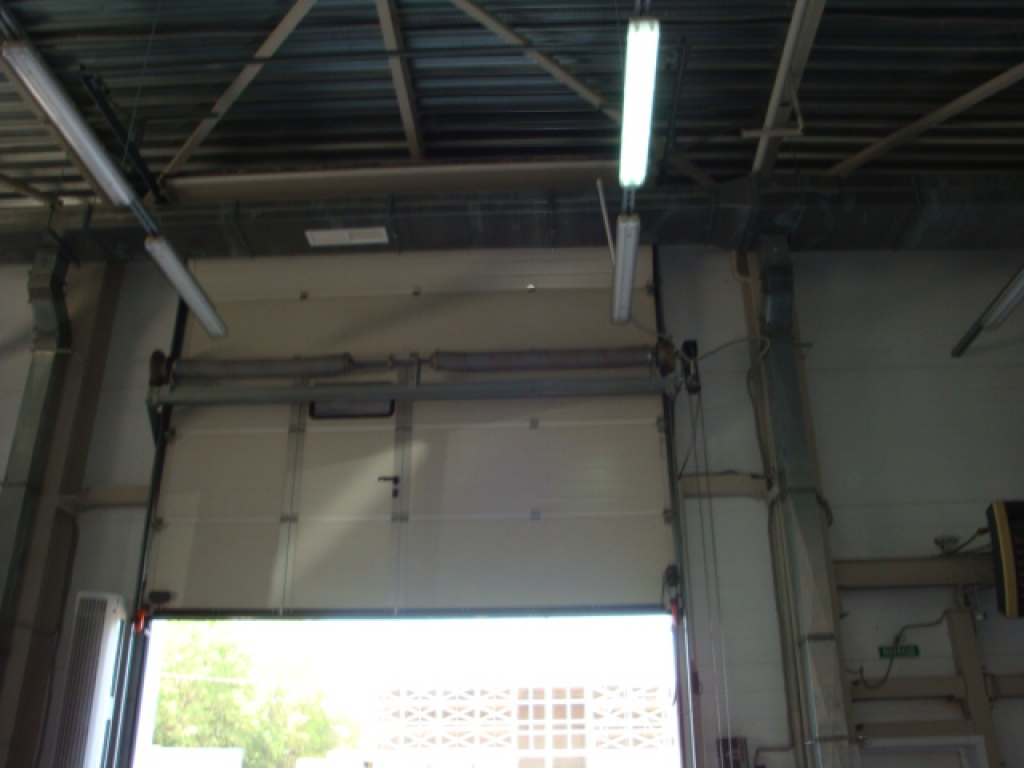

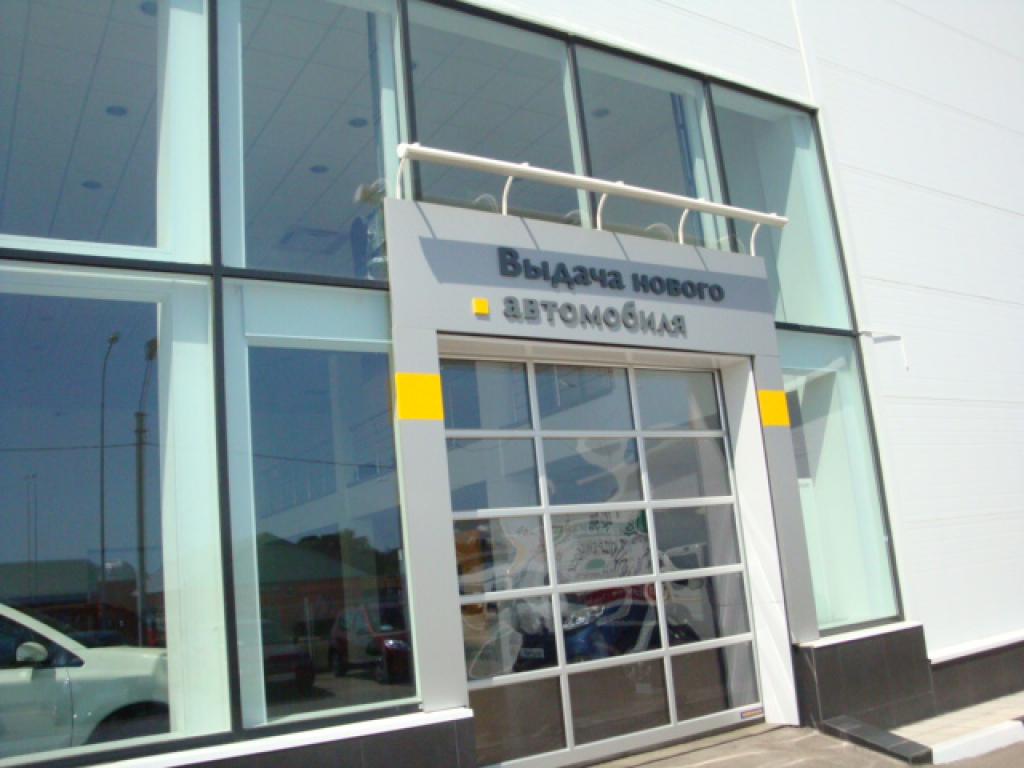

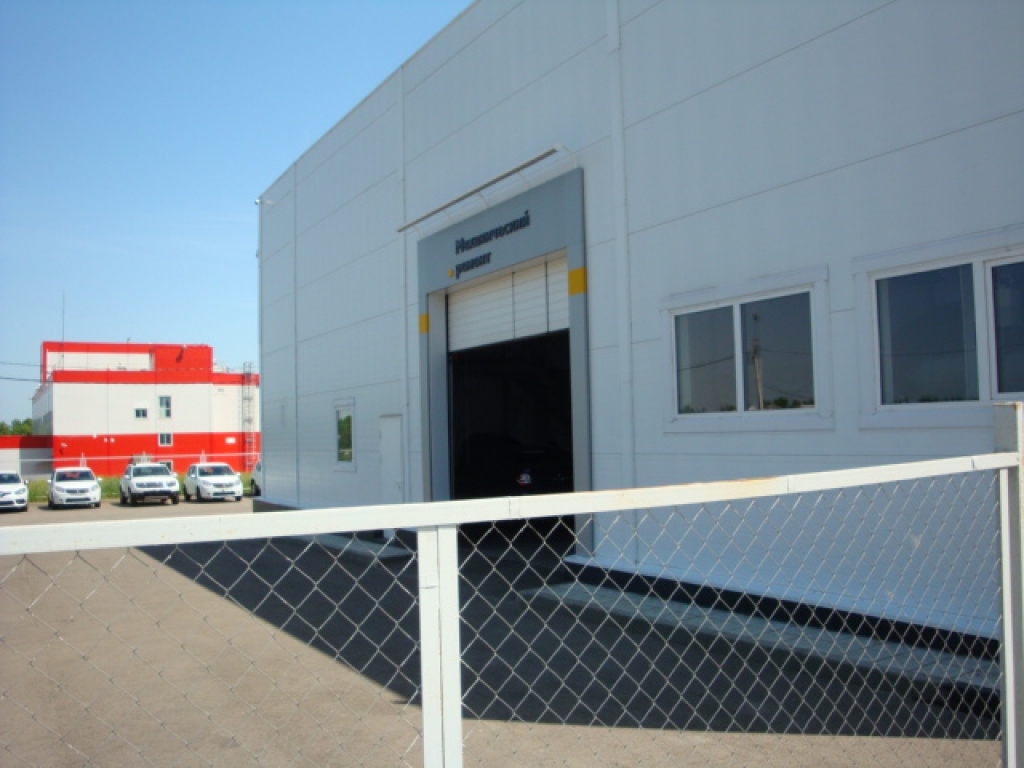

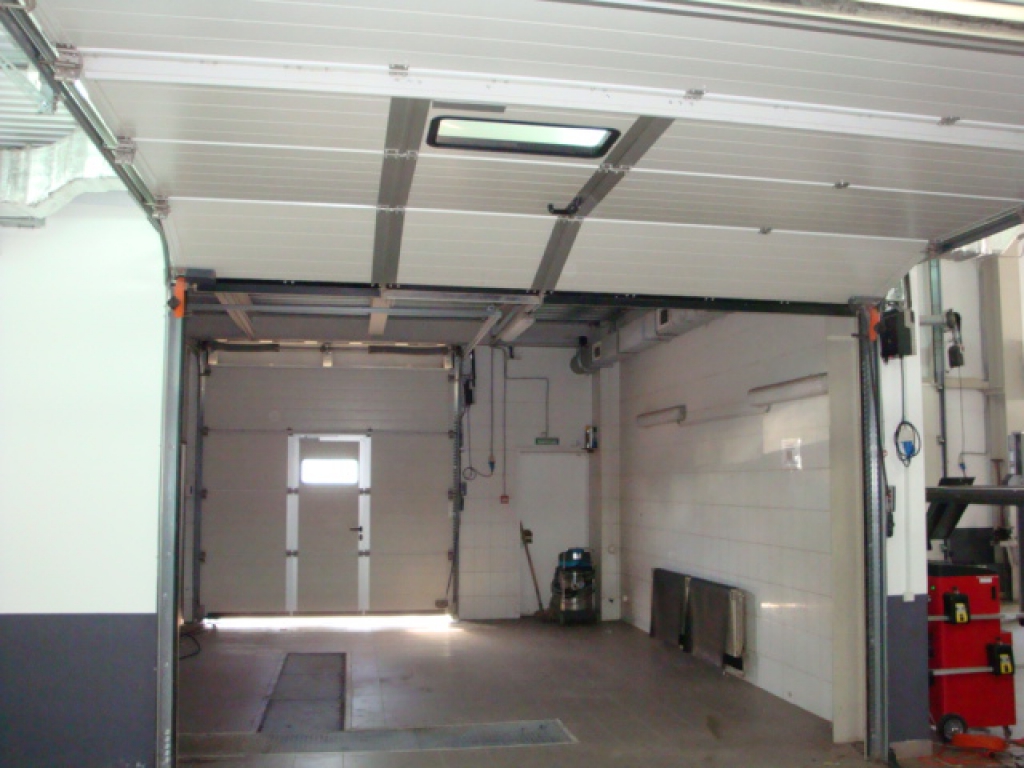

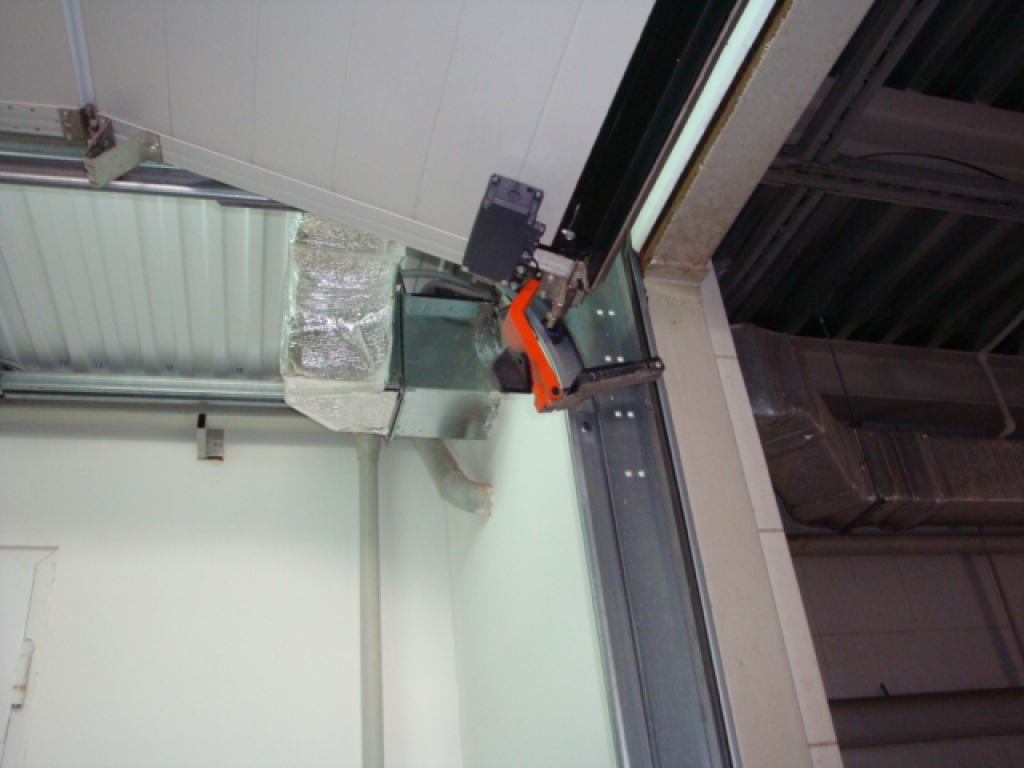

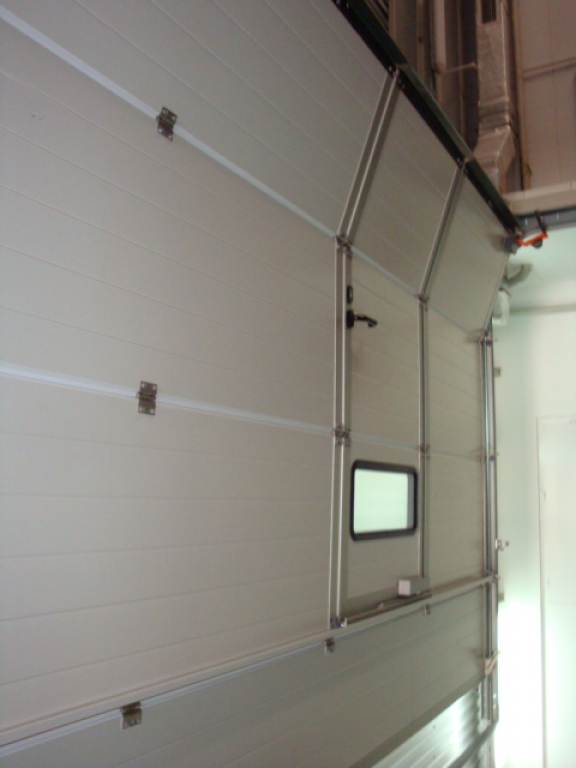

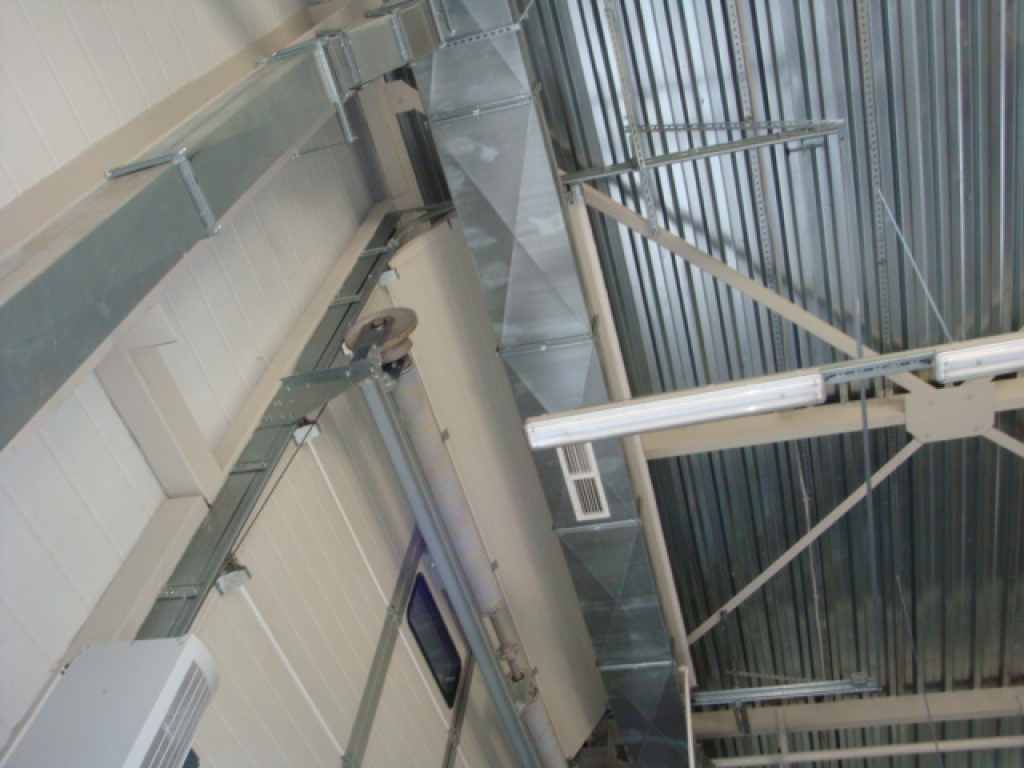

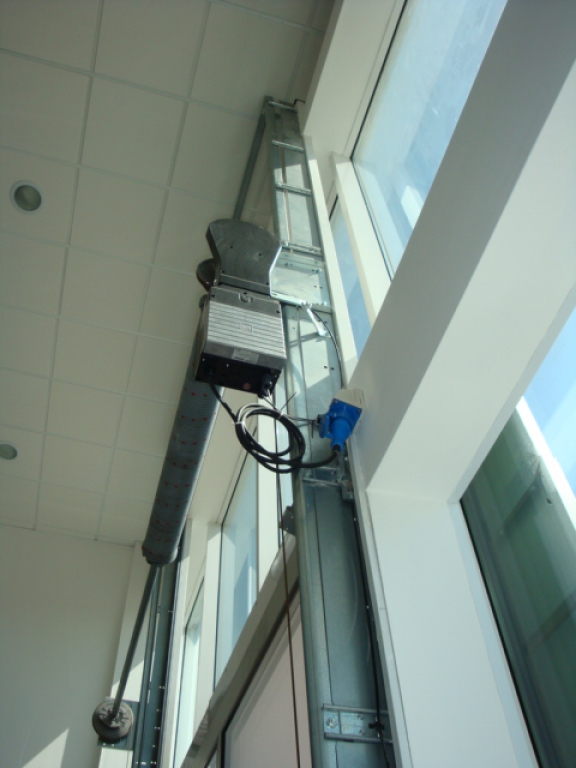

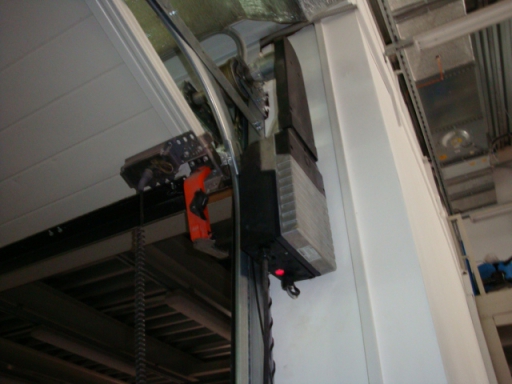

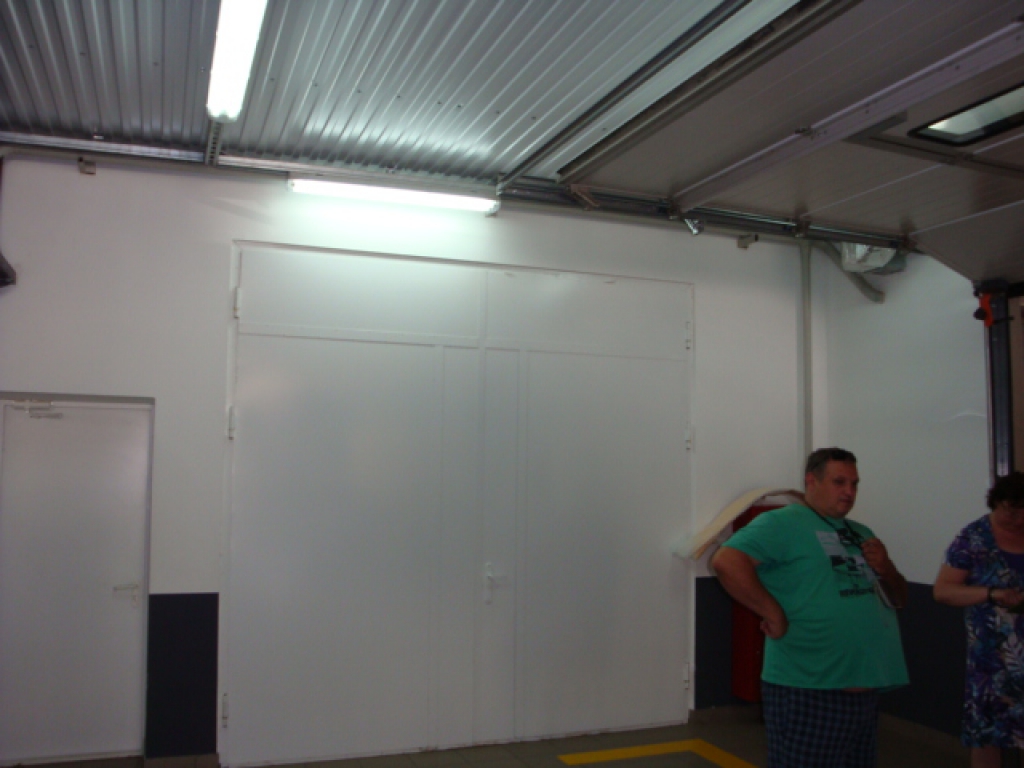

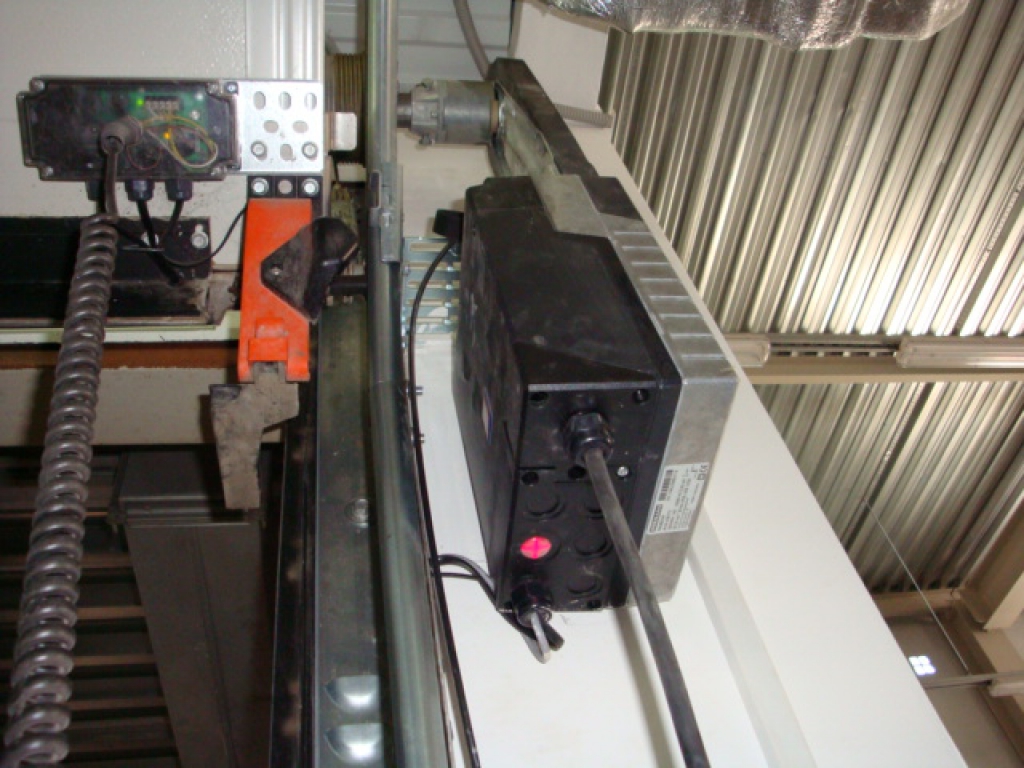

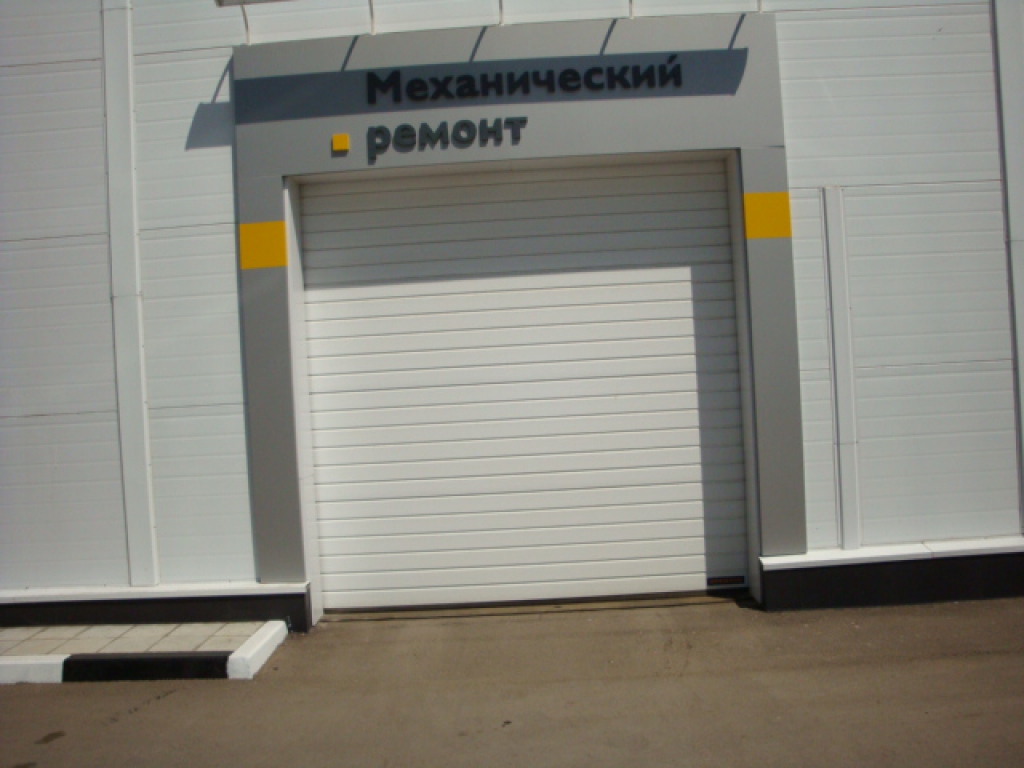

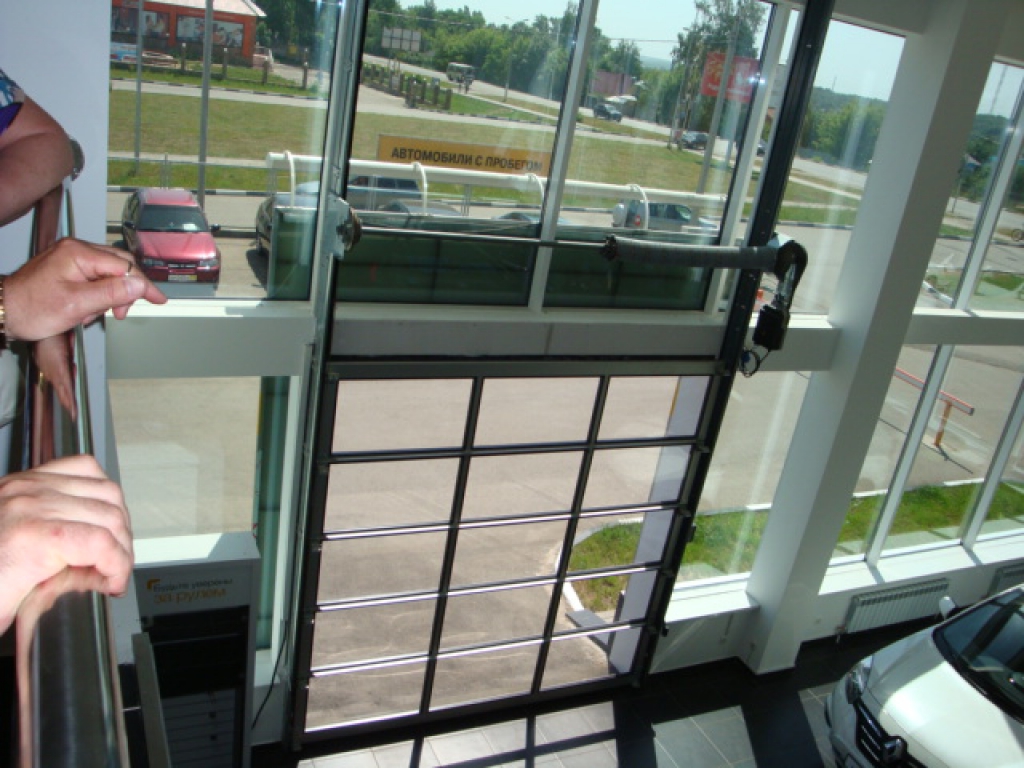

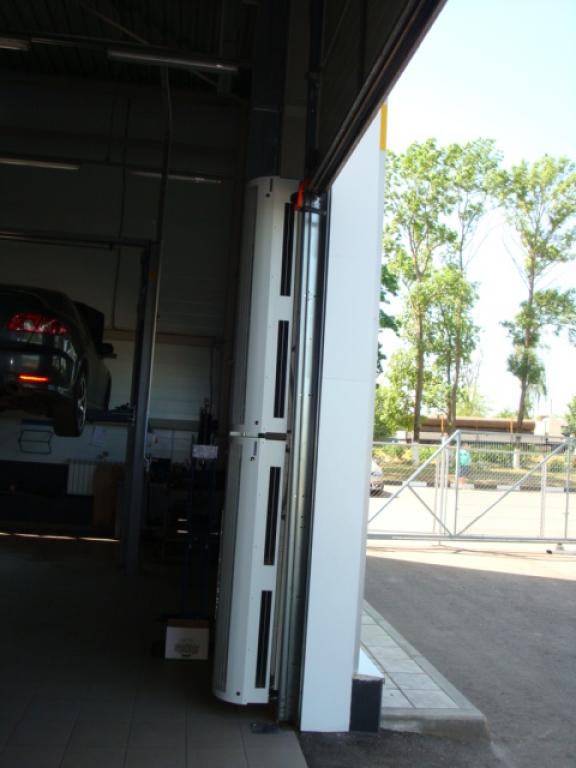

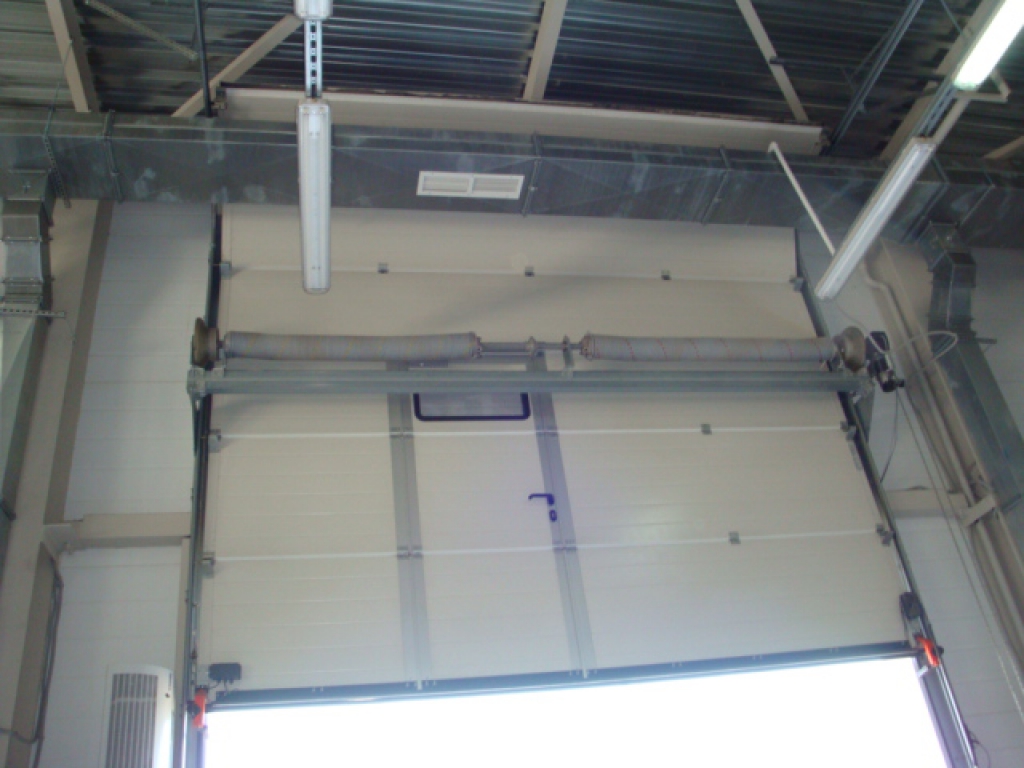

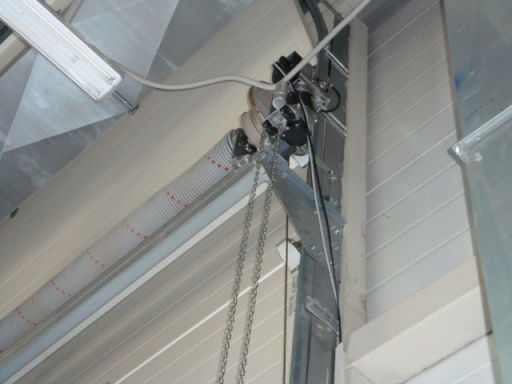

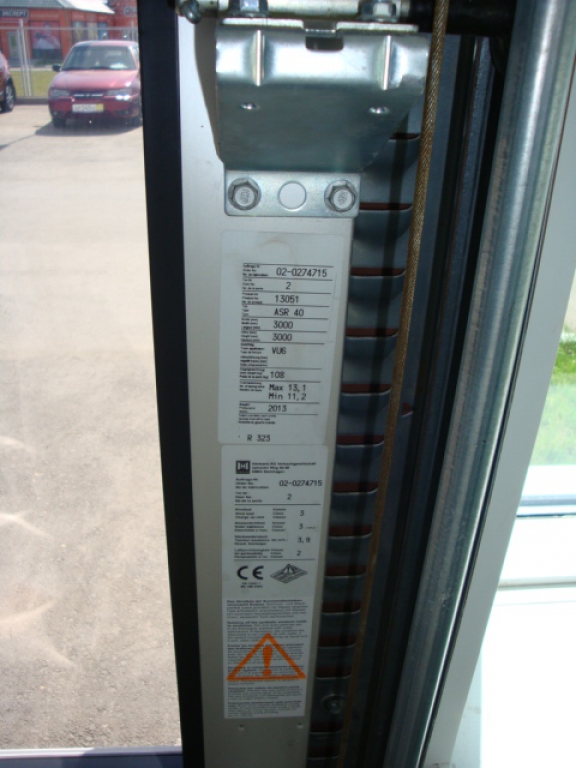

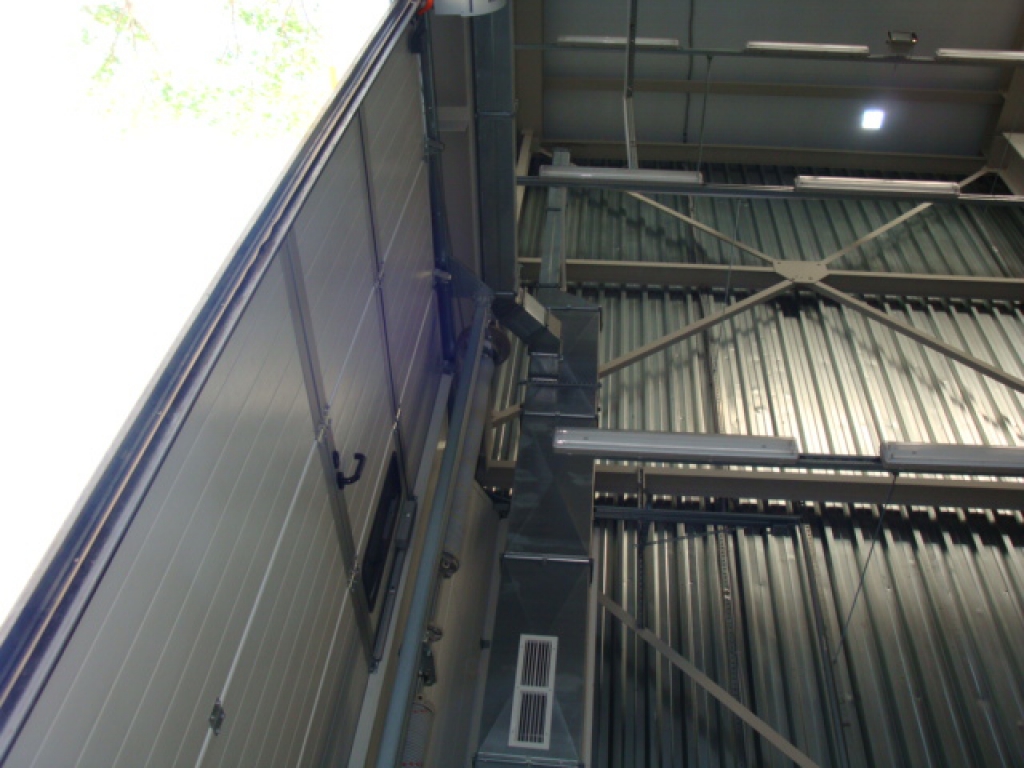

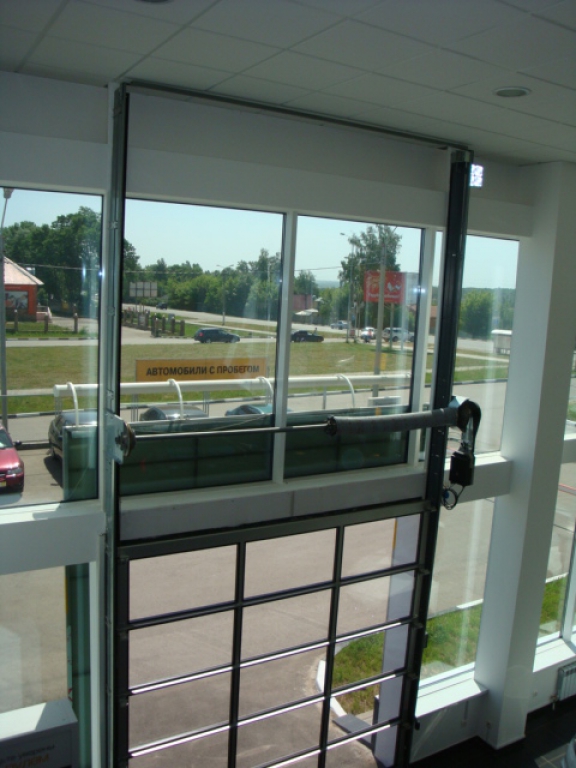

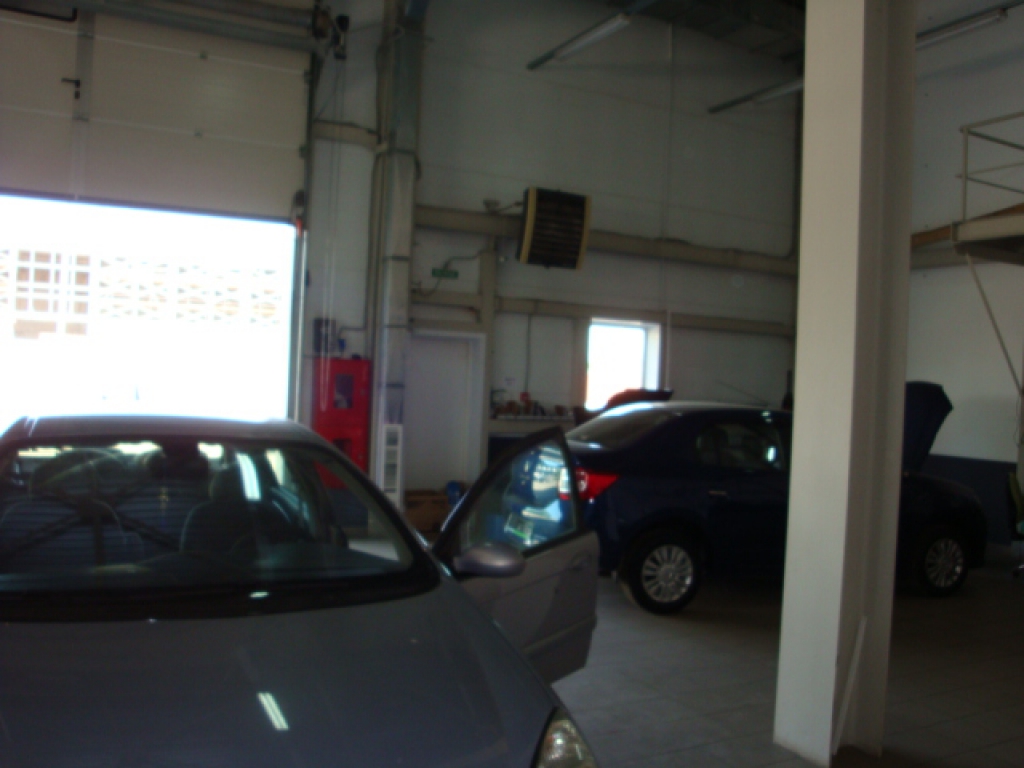

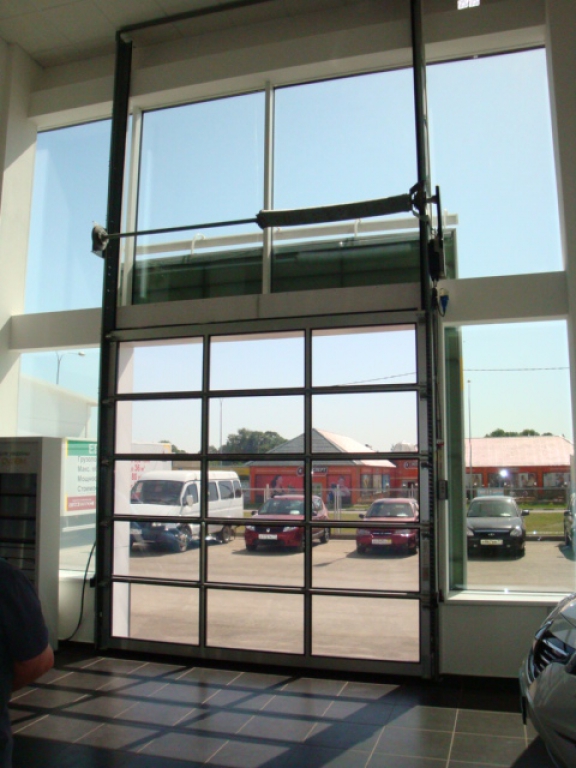

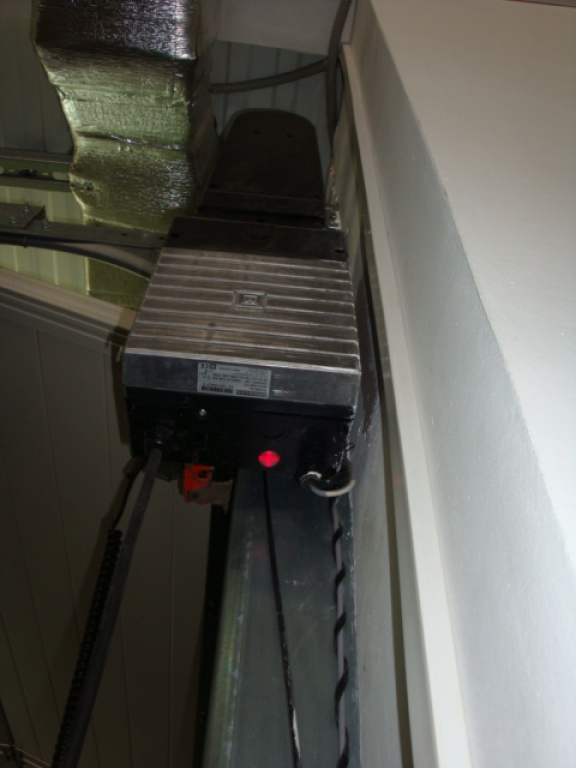

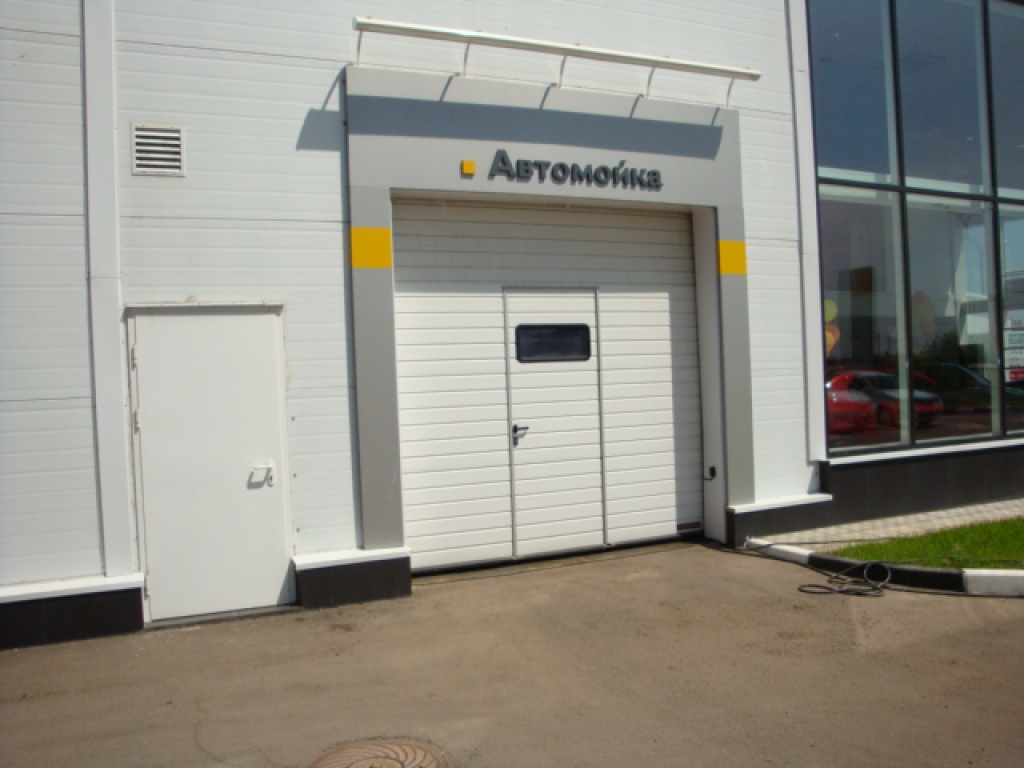

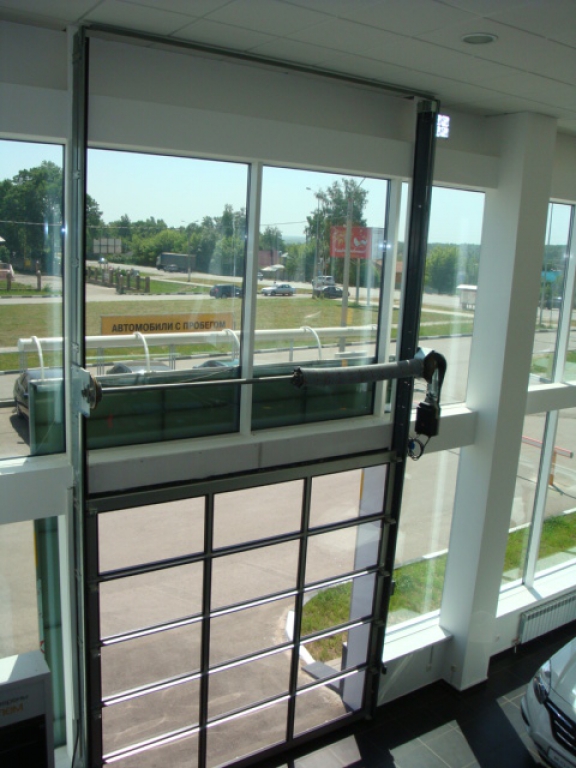

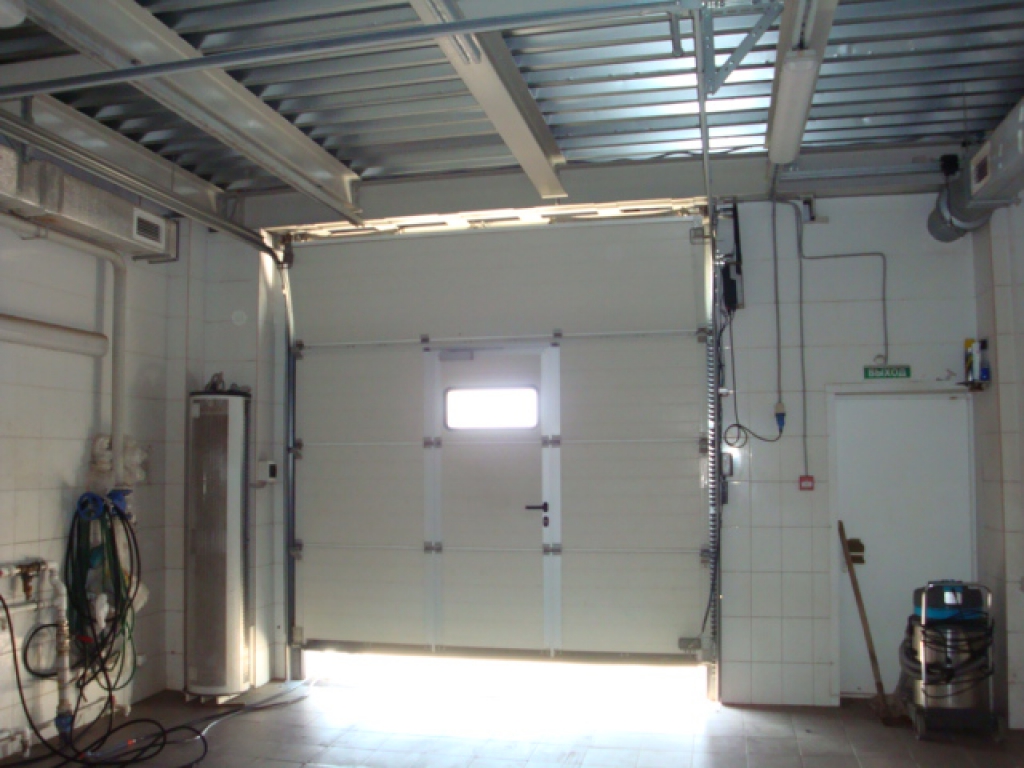

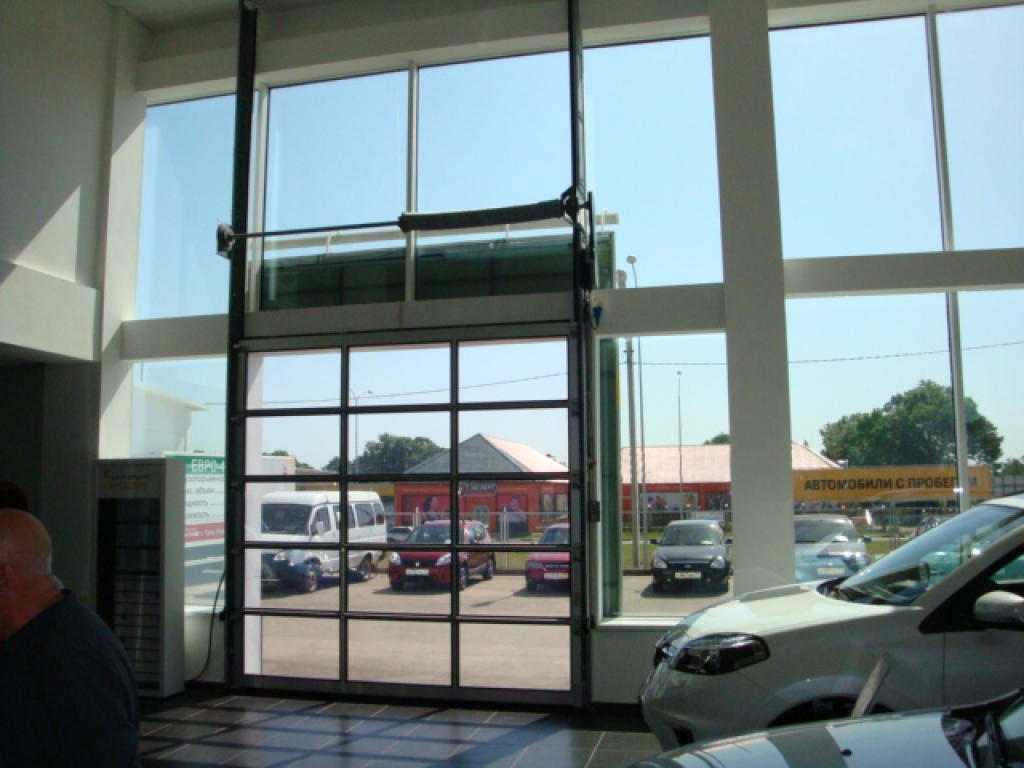

Установка автоматических ворот автосалон Renault

Ворота

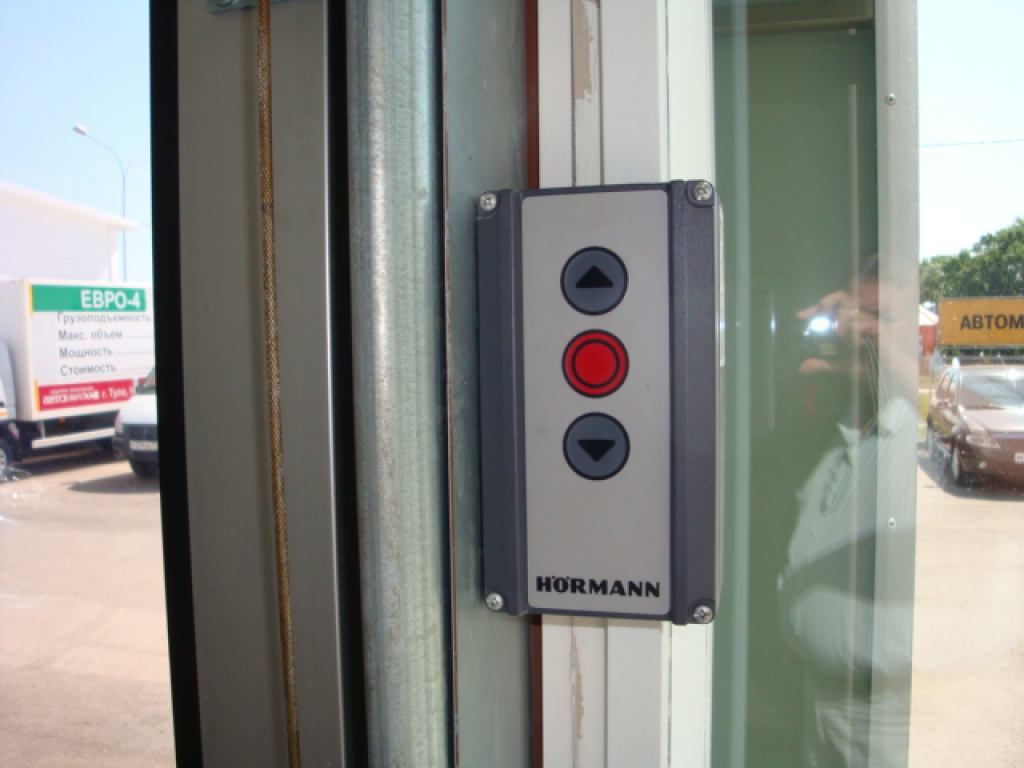

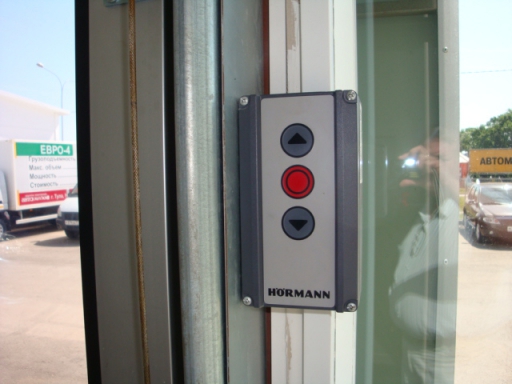

Все компоненты ворот и приводов компании Hörmann разрабатываются и производятся на собственных высокоспециализированных заводах, они идеально согласованы друг с другом и для Вашей безопасности испытаны и сертифицированы специальными независимыми институтами и организациями. Они изготавливаются в Германии в соответствии с системой управления качеством по DIN ISO 9001 и отвечают всем требованиям европейского стандарта 13241-1. Наряду с этим, над созданием новых изделий и совершенствованием выпускаемой продукции интенсивно работают высококвалифицированные сотрудники. Результатом являются патенты и уникальная продукция на рынке.
